ME 200 - YAZ STAJI I

ME 200 - YAZ STAJI I (İMALAT STAJI)

📋 STAJ ÖZETİ

Bu staj sürecinde aşağıdaki alanlarda deneyim kazanılmıştır:

🏭 Üretim Süreçleri:

• Talaşlı imalat, kaynak, metal şekillendirme işlemleri
• Diş açma ve bükme operasyonları
• CNC makineleri, torna, freze kullanımı
• Kalite kontrol ve test süreçleri

🔧 Teknik Beceriler:

• SolidWorks, AutoCAD, Zetacad yazılımları ile tasarım
• Teknik resim okuma ve çizme
• Malzeme özellikleri ve standartları
• Üretim planlama ve sipariş takibi

⚙️ Makine ve Ekipman:

• Dextra diş açma makineleri (16 set)
• Ajan CNC plasma kesici
• SMARC torna ve freze makineleri
• Kaynak makineleri (TIG, tozaltı, argon)

📊 Proje Deneyimi:

• TS 283.24 ve 00053.24 numaralı siparişlerin takibi
• Akkuyu NGS projesi için çelik yapı elemanları üretimi
• Sipariş yönetimi ve süreç optimizasyonu

🛡️ İş Güvenliği:

• İSG kuralları ve uygulamaları
• Kişisel koruyucu ekipman kullanımı
• Güvenli çalışma ortamı kuralları

📈 Öğrenilen Dersler:

• Endüstriyel üretim süreçlerinin pratik uygulaması
• Mühendislik problemlerine çözüm üretme
• Takım çalışması ve iletişim becerileri
• Kalite standartlarına uygun üretim

ADI SOYADI: Osman YILDIRIM
OKUL NUMARASI: 22110081305
ÖĞRETİM TÜRÜ: I. Öğretim

STAJ BİLGİLERİ

STAJ YAPAN ÖĞRENCİNİN:
ADI SOYADI: Osman YILDIRIM
ÖĞRENCİ NUMARASI: 22110081305
ÖĞRETİM TÜRÜ: I. Öğretim

İŞYERİ ADI: İÇTAŞ Endüstriyel Boru Lojistik ve İnşaat
ADRESİ / TELEFON NUMARASI: Silifke/Mersin

STAJ TÜRÜ: ME 200 - YAZ STAJI I (İMALAT STAJI)
STAJ BAŞLANGIÇ TARİHİ: 01.07.2024
STAJ BİTİŞ TARİHİ: 09.08.2024
STAJ SÜRESİ (GÜN): 30 iş günü

STAJ YERİ YETKİLİSİ: Bünyamin KIRAN - 121605

KSÜ MAKİNE MÜHENDİSLİĞİ BÖLÜMÜ STAJ DEĞERLENDİRME FORMU

ME 200 - YAZ STAJI I (İMALAT STAJI)

Staj Yapan Öğrencinin:
Adı: Osman
Soyadı: YILDIRIM
Öğrenci No: 22110081305

İÇİNDEKİLER

KONU/YAPILAN İŞ: Organizasyon Kuruluş Tanıtımı

SAYFA NR: 01

İÇTAŞ Endüstriyel Boru Lojistik ve İnşaat (İÇTAŞ), İÇTAŞ Holding’in bir parçası olup, İÇTAŞ Nükleer (İCM) ve İÇTAŞ İnşaat ile birlikte faaliyet gösteren bir endüstriyel şirkettir. Akkuyu Nükleer Güç Santrali (NGS) inşaatında çelik, endüstriyel, güvenlik elementleri, boru garaj elementleri ve benzerlerini üretmektedir.

Akkuyu NGS, dünya genelinde nükleer güç santralleri arasında dört adet VVER-1200 reaktörünün aynı anda inşa edildiği ilk santral olup, 4100 kişilik 200’den fazla şirket çalışanı ile Akkuyu NGS’de çalışmaktadır.

KONU / YAPILAN İŞ: Yerleşim Planı ve Organizasyon Şeması

SAYFA NR: 02

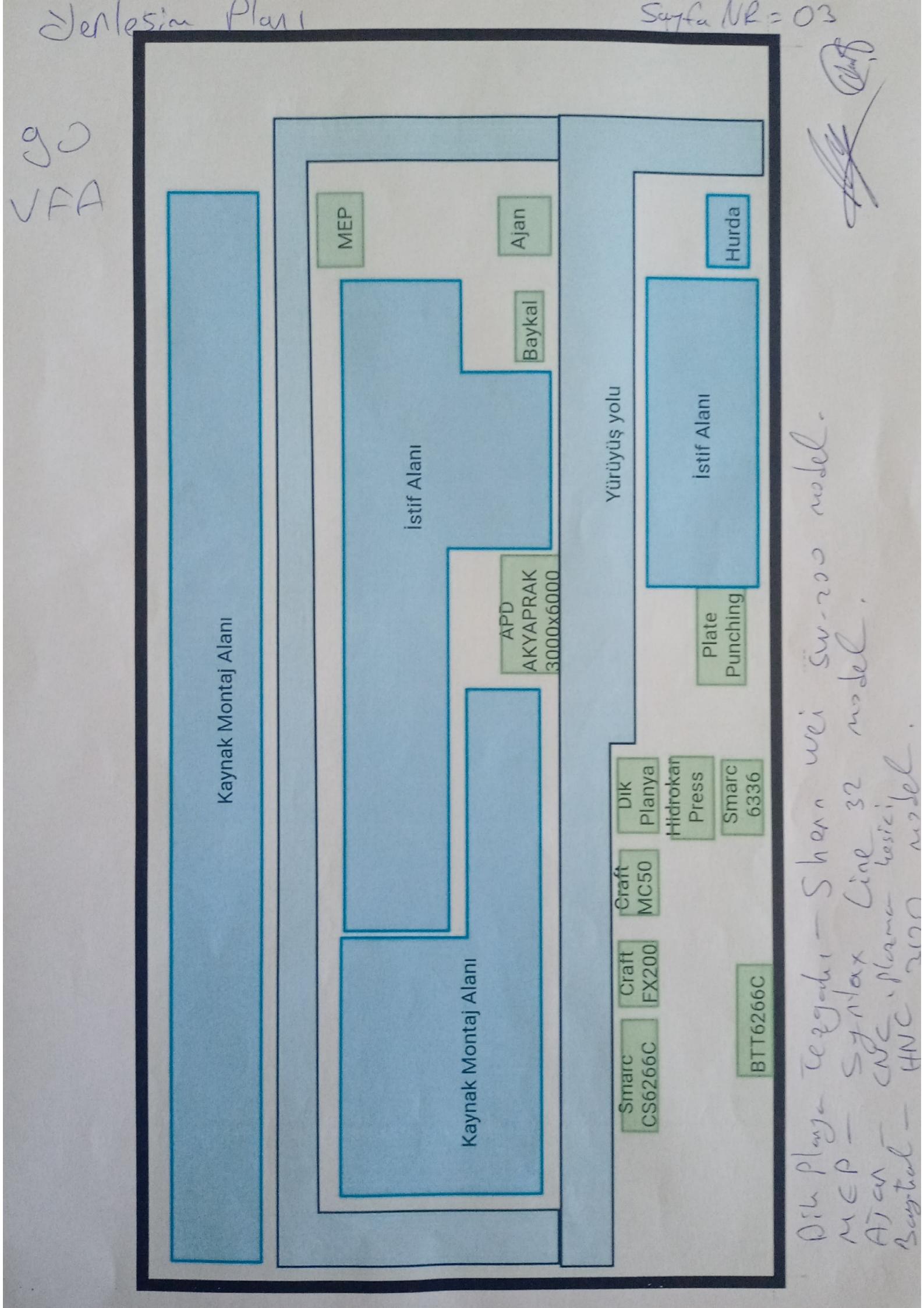

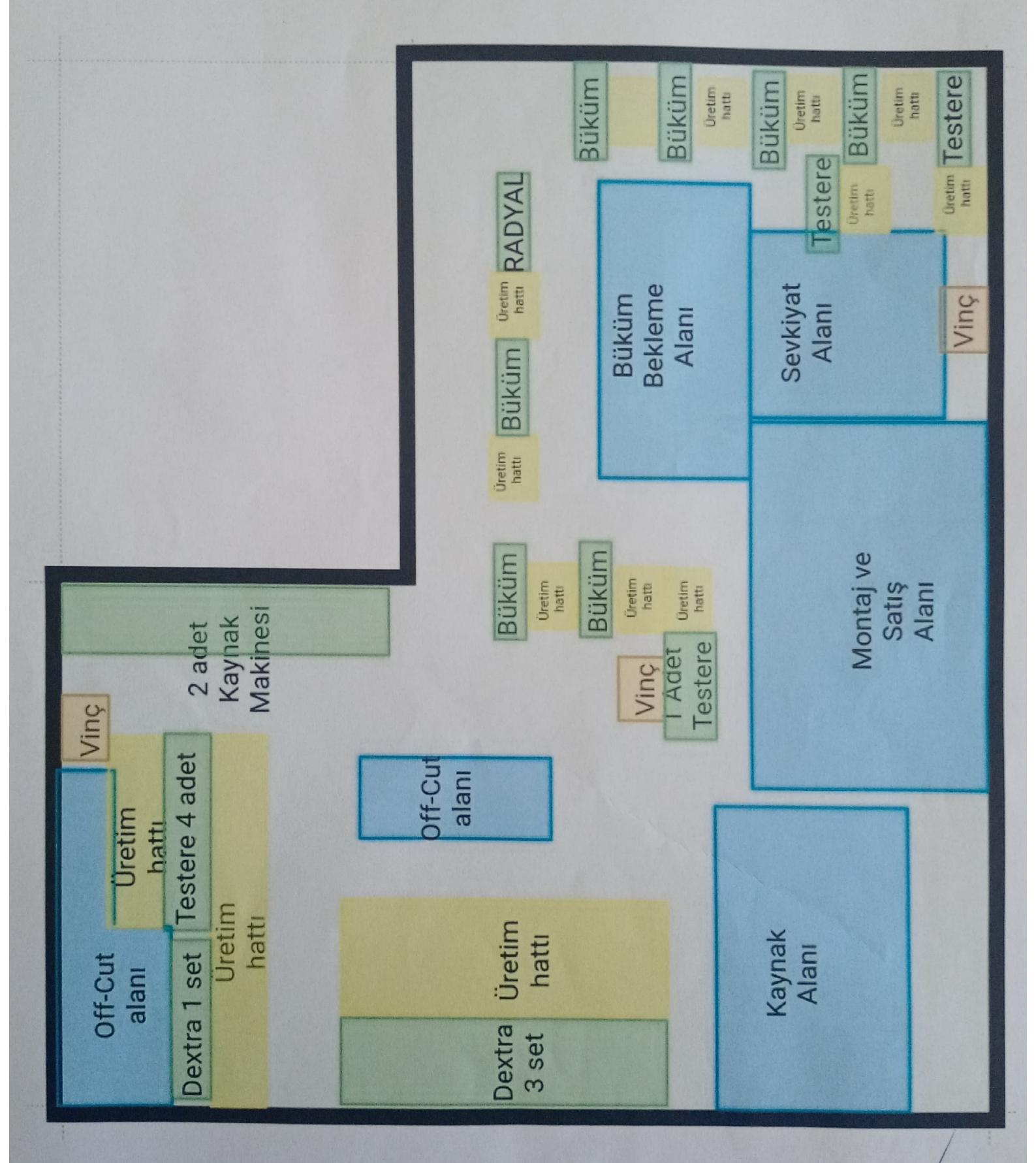

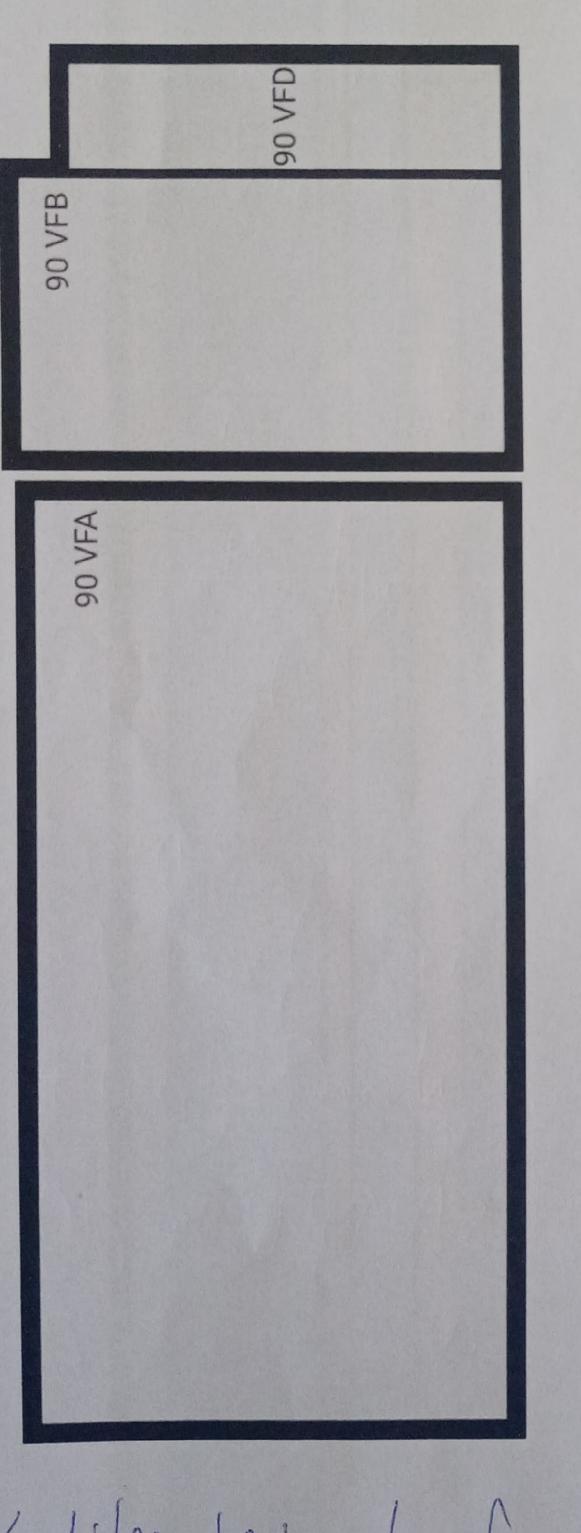

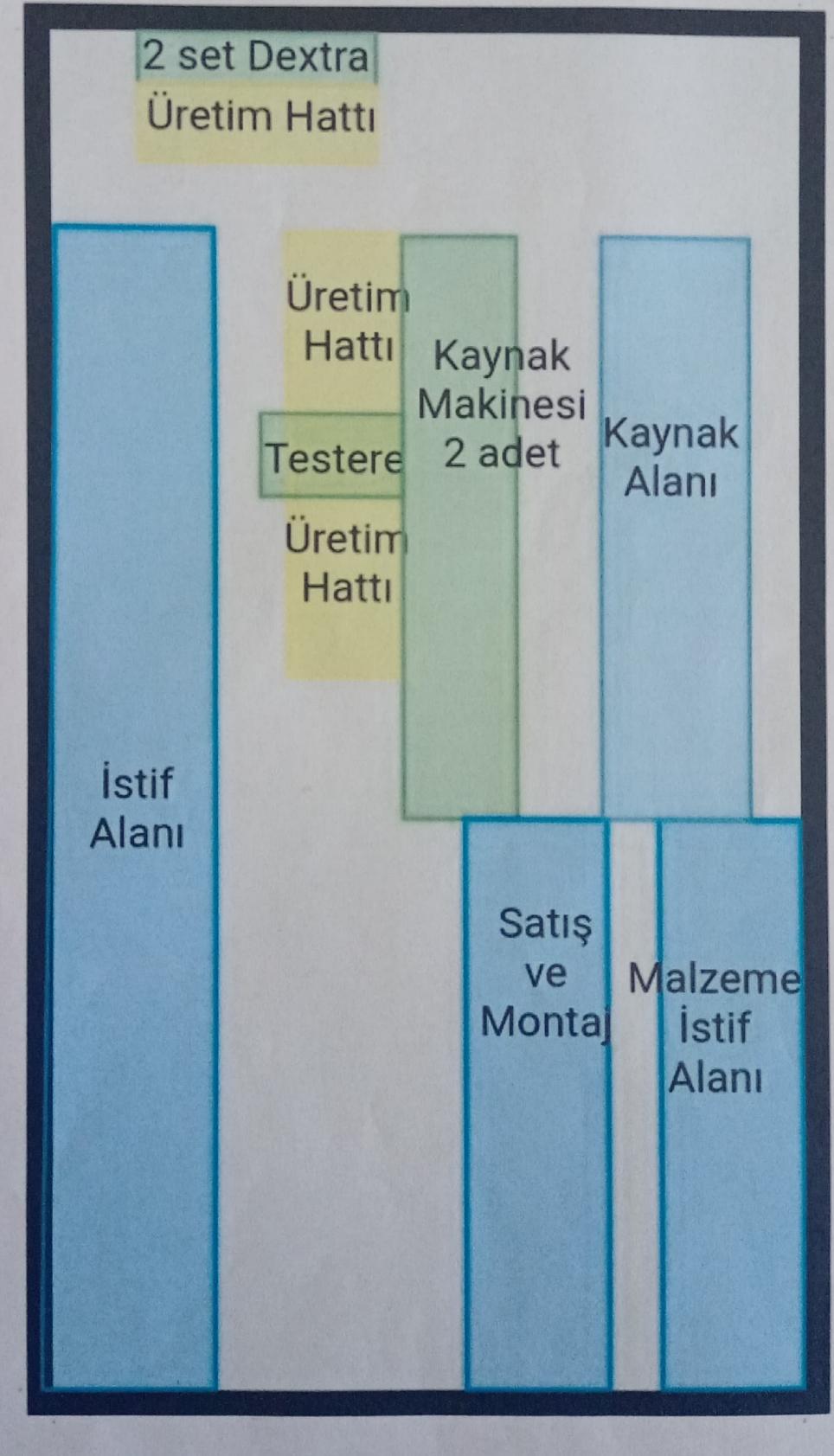

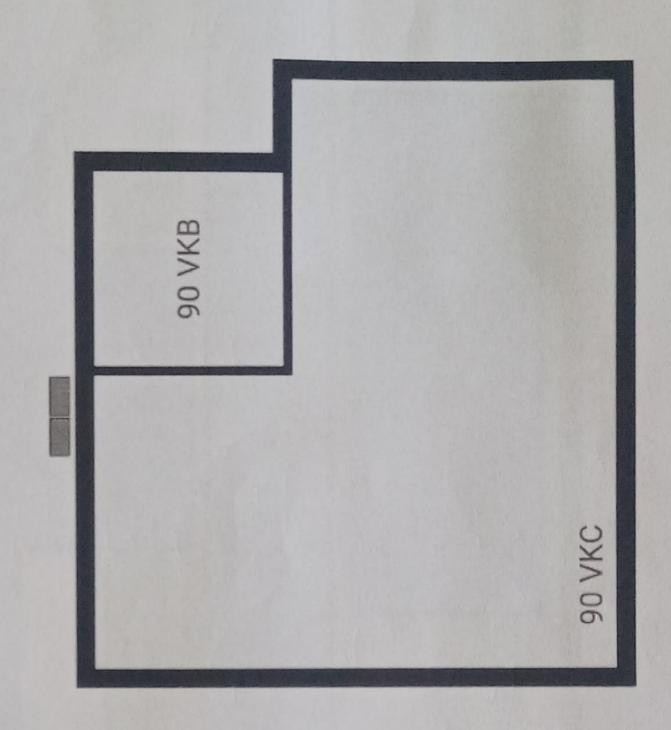

Yerleşim Planı Açıklaması:

• 90 VFD - Ofisler
• 90 VKB - Genel alanlar
• 90 VKC - Diş açma kısmı
• 90 VFA - Endüstriyel üretim alanı
• 90 VFB - Üretim benzeri alanlar

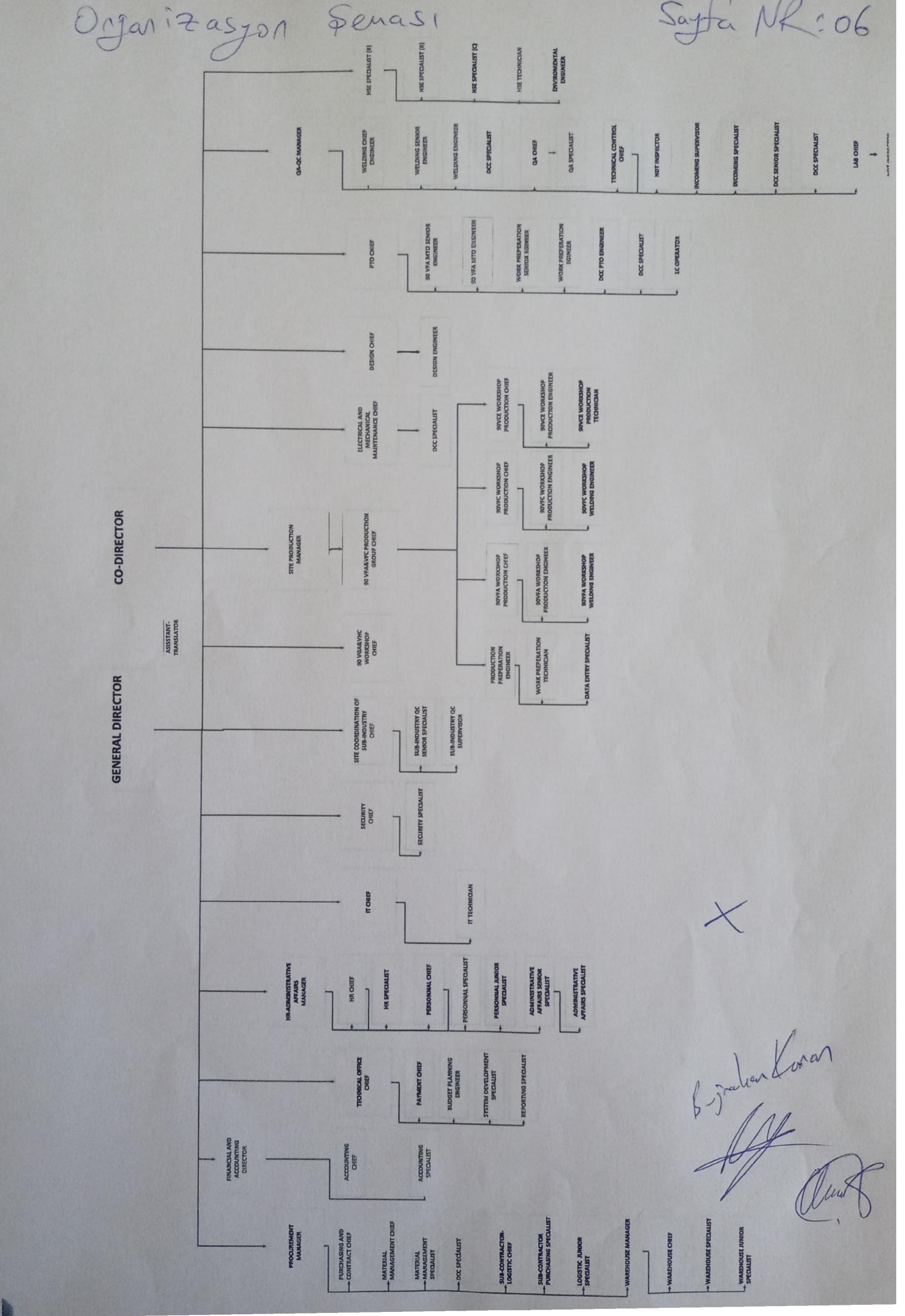

SAYFA NR: 06

Üretim Departmanı Yöneticileri:

• Erkan KESER - Üretim Müdürü
• Bünyamin KIRAN - Üretim Şefi
• Tolga Fatih ŞARK - Üretim Şefi
• Enes ŞAHİN - Saha Şefi
• Serdar DAL - Kıdemli Mühendis
• Mehmet ARSLAN - Kıdemli Mühendis
• Sena ÖZÇELİK - Üretim Mühendisi
• Mehmet DENİZ - Üretim Mühendisi
• İlken DİNLİ - Üretim Mühendisi
• Uğur YILMAZ - Üretim Mühendisi

Toplam: 19 Beyaz yaka, 258 Toplam çalışan

KONU / YAPILAN İŞ: Kuruluşta Uygulanan Üretim Metodları

SAYFA NR: 07

İÇTAŞ Endüstriyel Boru Lojistik ve İnşaat, çelik ve endüstriyel üretim alanında faaliyet göstermektedir.

Talaşlı İmalat: Malzemelerin işlenmesi için gerekli fiziksel işlemler belirli standartlarda talaş alınarak çelik üretimi yapılmaktadır.

Genel Üretim: Beton ve çelik üretimi yapılmaktadır. Genellikle çelik üretimi ağırlıklı olarak gerçekleştirilmektedir.

Kaynak: Çelik üretimi için gerekli olan kaynak işlemleri bu alanda yapılmaktadır.

KONU / YAPILAN İŞ: Diş Açma İşlemleri

SAYFA NR: 08

Diş Açma İşlemleri:

• Dextra makineleri, rebar coupler (1904) Hollandalı
• 16 set 4 makine bulunmaktadır
• 1910 Eksime Japar Sistemi delici sistemleri
• 1925’li diş açma makineleri
• 1928’li diş açma Gove 1060 Sistemi

Cutting (Kesme): Donatının ucu testere ile kesilir.

Cold Forging (Soğuk Dövme): Kesilen donatının ucu soğuk dövme işlemi ile genişletilir.

Threading (Diş Açma): Son olarak genişletilen uç gerekli uzunlukta diş açılır.

KONU / YAPILAN İŞ: Kaynak İşlemleri ve Makineleri

SAYFA NR: 09

Kaynak Türleri:

• Çelik, tozaltı ve argon kaynağı kullanılmaktadır
• TIG Kaynağı: Elektrik arkı ile argon gazı ile yapılan kaynak
• Tozaltı Kaynağı: Siparişe göre değişken standartlar
• Argon Kaynağı: Tungsten elektrot ile yapılan kaynak

SAYFA NR: 10

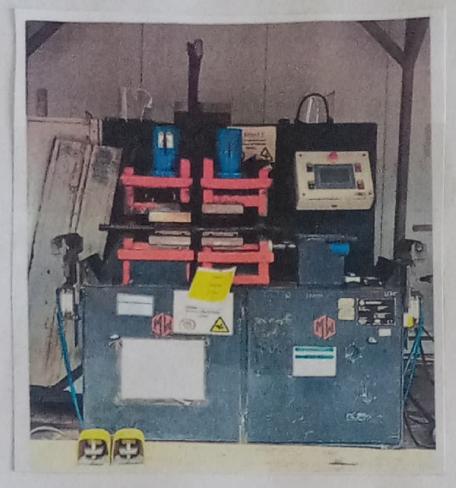

Mesh Weld Makinesi: İntegrasyon için tasarlanmış özel bir makine

Teksan Marka: Rus yapımı makine. B500W standartlarında çelik kaynatabilen bir makinedir.

Kaynak Standartları:

• 2.5 metre altında kaynak yapılmaz
• 6 metre boyunda her 2 metrede bir kaynak yapılır
• 1 metre altındaki parçalar kullanılmaz

KONU / YAPILAN İŞ: Metal Şekillendirme İşlemleri

SAYFA NR: 11

Metal Şekillendirme İşlemleri: Genellikle soğuk şekillendirme işlemleri yapılmaktadır.

Karkas: Armature için kullanılan çelik parçalar Armature: Demir veya çelik işleri için kullanılır. Kolon ve kirişler arasında bulunur.

KONU / YAPILAN İŞ: İSG Kuralları

SAYFA NR: 12

İSG Kuralları:

Kurum, 6331 Sayılı İş Sağlığı ve Güvenliği Kanunu’na uygun olarak çalışmaktadır.

Güvenli Bölgeler: Ofis ve sigara içme alanları olup, üretim alanlarında bulunmaması gereken bölgelerdir.

Tehlikeli Bölgeler: Üretim yapılan ve malzemelerin taşındığı alanlar olup, bu alanlarda zorunlu tutulmuştur:

• Baret
• Koruyucu gözlük
• Çelik burunlu iş ayakkabısı

Kaynak Galvanizatörü:

• Solar gözlük
• Uzun kollu iş elbisesi
• Siperlik kullanımı zorunludur

SAYFA NR: 13

Vinç Kullanımı: Vinçlerle sürekli düzenli taşıma işlemleri yapılmaktadır. Bu taşıma işlemleri yapılırken vincin bağlantıları, indirme ve kaldırma elementleri herhangi bir aksaklık olmayacak şekilde kontrol edilir.

Sigara İçme: Sigara içme alanları olup, bunun dışında hiçbir alanda sigara içilmesi yasaktır.

KONU / YAPILAN İŞ: Tezgahlar ve Makineler

SAYFA NR: 14

Ajan CNC: Plasma kesici. 40 mm sac kesebilir.

Baykal CNC 3120: 1 adet bulunmaktadır. CNC 3120 genel amaçlı kullanılabilir. Malzeme 20 mm’ye kadar kesebilir.

SAYFA NR: 15

Mep Syntax Line 32: 12 ile 632 mm arasında inşaat demirlerini kesebilen bir makine.

SMARC CS6266B/2000: Torna makinesi, delme işlemleri için kullanılır. 1 adet bulunmaktadır.

SAYFA NR: 16

BTT626C: Universal Torna Tezgahı, Berat Talaş Çıkarma makinesi. 1 adet bulunmaktadır.

Craft FX200 SERVO: Belirli Servo Motorlu freze tezgahı. Kuruluşta 1 adet bulunuyor.

SAYFA NR: 17

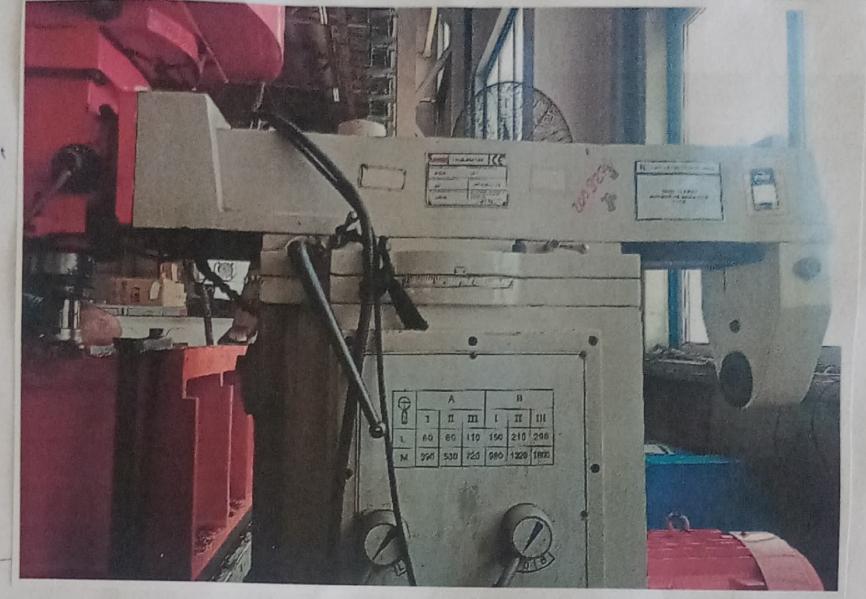

SMARC SM6336 FREZE MAKİNESİ: Servo motorlu otomatik tabla hareketli 1 adet bulunmaktadır.

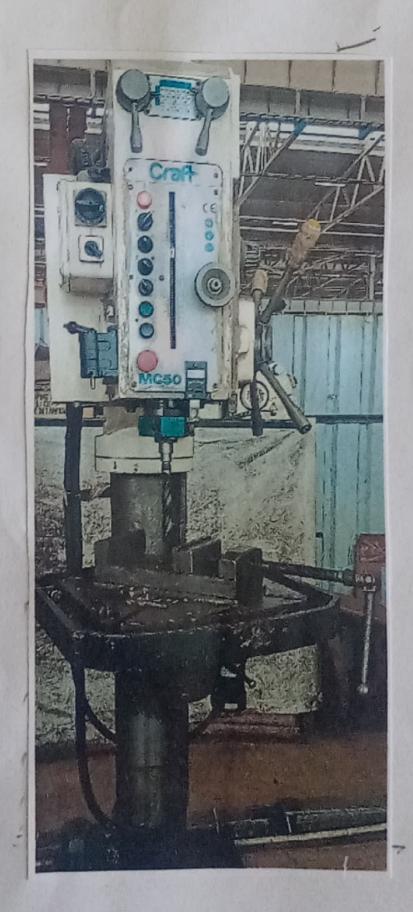

CRAFT MC50: Sert metal, Matkap tezgahı. Plakalara çelik delme için kullanılır.

SAYFA NR: 18

Dextra Forte + Model Diş Açma (Threading) Seti: Kuruluşta 6 set bulunmaktadır. Her sette 4 makine bulunmaktadır.

Behringer BMSS 270 DEH: 450-600°C arası açı. Kesim yapabilir. Hidrolik sistemdir. Otomatik çalışıyor.

KONU / YAPILAN İŞ: Diş Açma Makineleri

SAYFA NR: 19

Soğuk Pres Makinesi (Dextra): Diş açma işlemlerinde kullanılır.

Test Makinesi (Dextra): Diş açılan demirlerin test edilmesi için kullanılır.

SAYFA NR: 20

Diş Açma Makinesi (Dextra): 12 ile 40 mm çap arasında kullanılabilir. Versiyon çapına göre ayarlanır.

SAYFA NR: 21

Diş Açma Makinesi (Dextra): 12 ile 40 mm çap arasında kullanılabilir. Versiyon çapına göre ayarlanır.

KONU / YAPILAN İŞ: Bükme Makineleri

SAYFA NR: 22

Germenler Group AG60 MODEL: Demir çelik bükme işlemleri için kullanılan makinedir.

Bükme Hesaplamaları:

• L1 = Y1 + X1 + (πφ/180)(r + kS)
• L2 = (Y2 + X2) - [2(tg(φ/2)(r+S)) - (πφ/180)(r+kS)]
• S = B şeklinde hesaplanır

SAYFA NR: 23

Bükme Makinesi: 20 ile 40 mm arasında 0°, 45°, 90° ile 180° arasında bükme yapabilir.

KONU / YAPILAN İŞ: TS 283.24 Nolu Sipariş Takibi

SAYFA NR: 24

Sipariş Takibi: Gelen siparişler PTO ve tasarım ekibi tarafından değerlendirilir ve daha sonra etiketler hazırlanır.

Sipariş Detayları:

• AKU.0120.10UJA.0.KZ.LC0387/14.1
• B500C rebar
• 240530-K24, 240530-K25
• ADET: 2

SAYFA NR: 25

Hesaplama Detayları:

• M = 128 mm
• S = 32 mm
• φ = 90°
• X2 + Y2 = 4955 mm

SAYFA NR: 26

Sipariş İşlemleri:

• 240530-K26
• L = 135 mm
• B500C rebar kullanılır

SAYFA NR: 27

Malzeme Özellikleri:

• B500C: 680 MPa
• B420C: 420 MPa
• B420C TS 708 ile değerlendirilir

SAYFA NR: 28

Test İşlemleri: Kesilen ve taşlanan demirler test edilmesine sokulur. Operatör elle müdahale edebileceği bir kol vardır.

SAYFA NR: 29

Vinç İşlemleri: Vinç ile poligon işlemleri bölgeye taşınır.

SAYFA NR: 30

Hesaplama Detayları:

• Poz-24: 5265 mm
• M = 100 mm
• S = 25 mm
• φ = 90°

SAYFA NR: 31

Poz-40: 40 mm çap aralığında L = 39 mm boyunda demirler

KONU / YAPILAN İŞ: 00053.24 Nolu Sipariş

SAYFA NR: 32

Malzeme Detayları:

• Weight: Malzeme ağırlığı
• Part 159.0x4.0 GOST 10704-91
• 12400 mm

SAYFA NR: 33

Sac-Plaka İşlemleri: VFA atölyesinde Ajan CNC ile kesilir.

SAYFA NR: 34
